落下・衝撃試験データ計測器
テストパートナー
Test Partner
落下・衝撃・衝突で生じる加速度の計測と解析をするためのシステム計測器。これ一つで、加速度の計測と解析が驚くほどスマートにおこなえるようになります。
主な活用シーンMain uses
- 製品や包装に加わる衝撃波形を取得し、加わった衝撃データの確認に。
- 製品がどの程度の衝撃に耐えられるのかを把握し、破損・故障リスクの評価に。
- 包装仕様や緩衝材の衝撃低減効果を比較し、過剰包装・包装不足の見直しに。
- 落下・衝突による破損や不具合が「なぜ起きたのか」の原因分析に。
- 試験結果を比較し、製品構造や包装仕様の改善効果の確認に。
- 製品の衝撃応答を解析し、今後の設計・試験の開発に。
測定・解析項目Measurement and analysis details
| 加速度 | 製品や包装に加わった衝撃の大きさ |
|---|---|
| 衝撃波形 | 衝撃の時間的な変化 |
| 衝撃持続時間 | 衝撃がどの程度の時間作用したか |
| 速度変化(ΔV) | 衝撃によってどの程度速度が変化したか |
| 複数点の加速度 | 製品・包装・試験機各部の応答差 |
| 時刻歴波形 | 衝撃発生前後の詳細な動き |
| 周波数成分 | どの周波数帯の振動・衝撃が強いか |
| 試験結果の比較・解析 | 条件変更による差 |
特長Originality
-
1 . 落下試験と衝撃試験の優れたパートナー
試験計測のスタンダードとして世界中のユーザーに愛されているテストパートナー、これ一つで落下、衝撃、振動の計測と解析が驚くほどスマートにおこなえるようになります。
-
2 . 高度で忠実度の高いデータを取得します
衝撃、落下、振動などの波形データを同時に取得することができます。
振動計測から高周波の衝撃計測まで、幅広い計測ニーズに対応しています。
加速度計測や、加速度が加わった際の電気回路の導通をモニタリングする、イベントディテクション計測ができるようになっています。
仕様Spec
衝撃データ計測解析システム テストパートナー3 (TP3)
テストパートナー3 は、衝撃波形の計測および解析用として特別にデザインされた高速ハードウエアと解析ソフトのコンビネーションによる強力なシステムです。 テストパートナー3 を使用して、衝撃、落下、その他衝突イベントにおける最大4チャンネルの加速度波形データを同時に取得することができます。
SCROLL
| モデル | 画像 | 本体サイズ | 計測チャネル | サンプリングレート | 分解能 |
|---|---|---|---|---|---|
| テストパートナー3 |
|
W11.7×D20.0×H5.7cm | 4ch | 最大1.MHz | 16Bits |

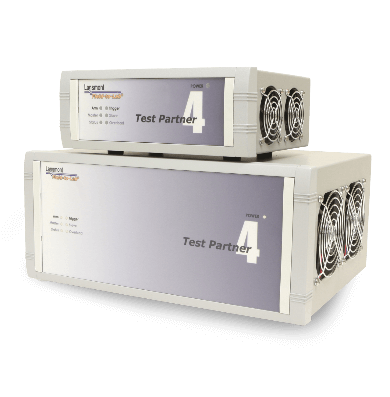

衝撃/振動データ計測解析システム テストパートナー4 (TP4)
テストパートナー4 は、衝撃や振動などの加速度波形やひずみ・力などの計測および解析用として特別にデザインされた高速ハードウエアと解析ソフトのコンビネーションによる強力なシステムです。 テストパートナー4 を使用して、衝撃、落下、振動などイベントにおける最大32チャンネルの波形データを同時に取得することができます。
SCROLL
| モデル | 画像 | 本体サイズ | 計測チャネル | サンプリングレート | 分解能 |
|---|---|---|---|---|---|
| テストパートナー4 |
|
W23.4×D20.0×H9.5cm W35.4×D27.0×H16.0cm |
8ch〜 | 最大2.5MHz | 24Bits |
