衝撃試験機
Shock testers
Lansmont（ランスモント）の衝撃試験機は50年超にわたって、高い試験技術を常に開発し、世界各国の企業、研究機関、政府機関で使用され続けています。
試験品のサイズや重さ、求められる加速度に合わせて選べるモデルは20種類に及び、あらゆる業界の幅広いニーズに応えます。
主な活用シーンMain uses
- 製品、部品の耐衝撃性能の確認に。
- 製品の損傷限界を把握し、より耐衝撃性の高い製品設計に。
- 電子機器、精密機器、自動車部品などの衝撃による故障や機能低下の検証に。
- 実際に想定される衝撃条件を再現し、使用環境・輸送環境に即した製品評価に。
- 包装材・緩衝材の性能を検証し、製品保護と包装仕様の最適化に。
- 不具合や破損の発生条件を検証し、原因究明や再発防止に。
- 製品開発、品質保証における各種規格や社内基準に基づく評価に。
試験対象／具体例Test target / Specific examples
| 製品単体 | 電子機器、家電、精密機器、医療機器、産業機器 |
|---|---|
| 部品・ユニット | 基板、モーター、センサー、コネクタ、自動車部品 |
| バッテリー・電池関連製品 | バッテリーパック、電池モジュール |
| 包装物 | 段ボール包装、木箱包装、通い箱など |
| 大型・重量製品 | 産業装置、機械部品、大型包装品 |
| 試作品・開発品 | 新製品、設計変更品、試作機 |
試験項目Test content
| 衝撃耐久試験 | 製品・部品に規定の衝撃を与え、破損や変形、機能への影響を評価します。 |
|---|---|
| 衝撃波形試験 | 半正弦波、台形波など、目的に応じた衝撃波形を再現し、製品の応答を評価します。 |
| 加速度・衝撃パルス評価 | 衝撃時の加速度、パルス幅、ピーク値などを計測し、製品に加わる衝撃特性を確認します。 |
| 製品脆弱性評価 | 製品がどの程度の衝撃まで耐えられるかを確認し、損傷限界や耐衝撃性能を評価します。 |
| 部品・機器の機能評価 | 衝撃前後の動作や性能を確認し、電子機器・精密機器・自動車部品などの信頼性を評価します。 |
| 包装・緩衝性能評価 | 製品と包装材を組み合わせて試験し、衝撃が製品へどの程度伝達されるかを評価します。 |
| 規格・試験条件に基づく衝撃試験 | JIS、IEC、MIL規格など、製品や業界に応じた試験条件を設定して評価します。 |
特長Originality
-
1 . 多様な試験ニーズに応える幅広いシリーズ展開
機器のサイズや発生させる加速度に合わせて選 べるモデルラインナップを取り揃えております。
小型の電子部品から1トンを超えるような大型の機械にいたるまで、また特別注文の衝撃試験 のニーズに対応可能です。
スマートフォンのような精密部品や大型の物理サーバーといった製品単体、および梱包箱からユニットロードといった包装貨物までどちらにも適しています。 -
2 . クオリティの高い衝撃パルスの再現性
衝撃パルスの再現性を追求し、その最大の特長は正弦半波のクオリティの高さにあります。
-
3 . 世界各種の試験規格に適合
世界の主要な落下試験規格に準拠しており、グローバルな活用に適用します。
・日本 JIS
・欧州 ISO
・アメリカ ISTA , ASTM , MIL
仕様Spec
スタンダードシリーズ (基本モデル)
小型から大型までラインナップ豊富なシリー ズ、試験条件に合わせてモデル選択可能です。
SCROLL
| モデル | 画像 | テーブルサイズ | 最大搭載重量 | 最大加速度 | 衝撃作用時間範囲 |
|---|---|---|---|---|---|
| 23 |
|
W23 xD 23 cm | 36 kg | 5,000G | 0.25ー60msec |

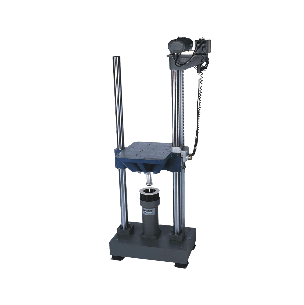

| 65/81 |
|
W65 x D81 cm | 227 kg | 600G | 2ー60msec |
| 95/115 |
|
W95 x D115 cm | 454/1,134Kg | 600G | 2ー60msec |
| 122 |
|
W122 x D122 cm | 340/1,134Kg | 600G | 2ー60msec |
| 152 |
|
W152 x D152 cm | 907 kg | 400G | 2.5ー60msec |
パフォーマンス Pシリーズ
スタンドシリーズでは不可能な高い加速度の衝撃試験を必要とされるお客様向けのシリーズです。 ユーザーの試験ニーズに合わせて試料台サイズ・波形・落下高さなどがカスタマイズ可能です。
SCROLL
| モデル | 画像 | テーブルサイズ | 最大搭載重量 | 最大加速度 | 衝撃作用時間範囲 |
|---|---|---|---|---|---|
| P23 |
|
W23 x D23 cm | 50 kg | 5,000-10,000G | 0.2ー60msec |
| P30 |
|
W30 x D30 cm | 50 kg | 5,000-10,000G | 0.25ー60msec |
| P40 |
|
W40 x D40 cm | 75 kg | 5,000-10,000G | 0.5ー30msec |
| P55 |
|
W55 x D55 cm | 136 kg | 1,000-5,000G | 0.5ー30msec |
| P65/81 |
|
W65 x D81 cm | 680 kg | 1,000G | 2ー60msec |
| P95/115 |
|
W95 x D115 cm | 1,134 kg | 1,000G | 2ー60msec |
| P122 |
|
W122 x D122 cm | 1,134 kg | 1,000G | 2ー60msec |
ハイスピードHS、HSXシリーズ
スタンドシリーズでは不可能な高い加速度の衝撃試験を必要とされるお客様向けのシリーズです。 ユーザーの試験ニーズに合わせて試料台サイズ・波形・落下高さなどがカスタマイズ可能です。
SCROLL
| モデル | 画像 | テーブルサイズ | 最大搭載重量 | 最大加速度 | 衝撃作用時間範囲 |
|---|---|---|---|---|---|
| HS16 |
|
W16 x D16 cm | 50 kg | 6,000-10,000G | 0.2ー30msec |
| HS45 |
|
W45 x D45 cm | 100 kg | 6,000G | 0.5ー30msec |
| HSX20 |
|
W20 x D20 cm | 113 kg | 10,000G | 0.2ー30msec |
| HSX45 |
|
W45 x D45 cm | 136 kg | 10,000G | 0.5ー30msec |
ハイサイクルHCシリーズ
ハイサイクルシリーズは、最速で毎分100回もの衝撃を発生させます。繰り返し回数の多いJEDEC規格の試験時間を大幅に短縮します。
SCROLL
| モデル | 画像 | テーブルサイズ | 最大搭載重量 | 最大加速度 | 衝撃作用時間範囲 |
|---|---|---|---|---|---|
| HC18 |
|
W18 x D18 cm | 9 kg | 5,000G | 0.3ー20msec |
| HC23 |
|
W23 x D23 cm | 9 kg | 5,000G | 0.3ー20msec |
関連製品Related products
SCROLL
| モデル | 画像 | 画像 | 説明 |
|---|---|---|---|
| TTC |
|
なし | 試験効率と使いやすさを考慮して設計されたコントローラです。小型の液晶画面を指先でタッチして、マシンのパラメーター設定や試験開始の操作を迅速かつ簡単におこなうことができます |
