圧縮試験機

Compression testers

梱包製品が輸送中や倉庫で保管中に段積みされると、上方からの荷重に耐えきれず、外装箱が変形したり潰れたりすることがあります。
ランスモントの圧縮試験機は、物流環境で発生する梱包製品への負荷をテストラボで再現し、梱包箱やその部材、および製品本体の圧縮強度を評価するために使うことができます。

主な活用シーンMain uses

倉庫保管や輸送時の積み重ねによるつぶれ・変形を防ぎ、包装貨物の安全性向上に。
段ボールや包装容器の強度を確認し、適切な包装仕様の選定に。
必要な圧縮強度を確保しながら、包装材の使用量やコストの最適化に。
多段積み時の下段貨物への影響を確認し、保管・積載条件の見直しに。
輸送・保管中に発生した箱つぶれや変形の原因を検証し、再発防止に。
複数の包装仕様を比較し、強度・コスト・作業性のバランスに優れた仕様選定に。
新しい包装仕様や梱包方法を出荷前に評価し、物流トラブルの低減に。

試験対象／具体例Test target / Specific examples

段ボール箱	一般輸送箱、重量物用段ボール、複層段ボール箱
包装貨物	家電製品、精密機器、電子機器、機械部品などを梱包した貨物
パレット貨物	段ボールケース積載品、飲料・食品ケース、工業製品のパレット積載品
樹脂容器・通い箱	プラスチックコンテナ、折りたたみコンテナ、リターナブル容器
木箱・木枠包装	大型機械、精密装置、輸出用梱包貨物
包装材・緩衝材	発泡材、ハニカム材、成形緩衝材、紙系緩衝材
容器・ケース	化粧箱、製品ケース、収納ケース、輸送用ケース
大型・重量包装貨物	産業機械、自動車部品、医療機器、大型電子機器

試験項目Test content

圧縮強度試験	包装貨物や容器に圧縮荷重を加え、破損・変形が発生するまでの耐圧強度を評価します。
定荷重圧縮試験	一定の圧縮荷重を所定時間加え、長時間積載時の変形や強度低下を評価します。
積み重ね試験	倉庫保管や輸送時の多段積みを想定し、下段の貨物に加わる荷重への耐久性を確認します。
包装容器圧縮試験	段ボール箱、樹脂容器、包装材などの圧縮強度を確認し、包装仕様の妥当性を評価します。
変位・変形評価	圧縮荷重に対する包装貨物のたわみ、つぶれ、変形量などを測定します。
繰り返し圧縮試験	圧縮荷重を繰り返し加え、包装材や製品の耐久性、復元性を評価します。
規格に基づく圧縮試験	ASTM、ISTA、JISなどを参考に、包装貨物や用途に応じた条件で評価します。

特長Originality

1 . ユーザーの目線に立った合理的なデザイン

他社の試験機を見慣れていると、ランスモントの圧縮試験システムには、見た目で違和感を覚えるかもしれません。しかし、ユーザーの目線に立ってみれば、これはとても合理的なデザインなのです。まず、試験品は圧縮盤を兼ねたベースプレートの上に直接置かれます。重量貨物を試験する場合、これだけでユーザーの作業負担は大幅に軽くなります。また、試験品を上から押し潰すクロスヘッド（圧縮機構）は、頭頂部の電動ホイストと連動して、2本のガイドロッドに沿って高速で昇降します。このため、試験前後の位置合わせはあっという間に完了します。
2 . 段ボール箱からパレット貨物、バルクコンテナまで

最適な機種を選定する上でポイントとなるのは、試験品となる包装貨物のサイズ（幅×奥行）です。汎用的な段ボール箱の試験であればスクイーザー、パレット積み貨物の試験も併せておこなうのであれば、122-15がお勧めです。

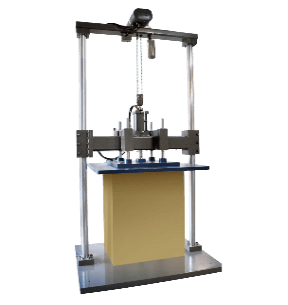

大型のパレットやバルクコンテナであれば、152-30がお勧めです。10トンの荷重にも余裕で耐える頑強な包装容器の試験には、最上位機種である152-50（最大圧縮荷重 20トン以上）をお選びください。
3 . 世界各種の試験規格に適合

ISTA 6-Amazon、ASTM D642-20、ISO 12048、TAPPI T804などの主要な国際試験規格に準拠するように設計されています。

仕様Spec

エントリーモデル～大型モデルまでラインアップを取り揃えております

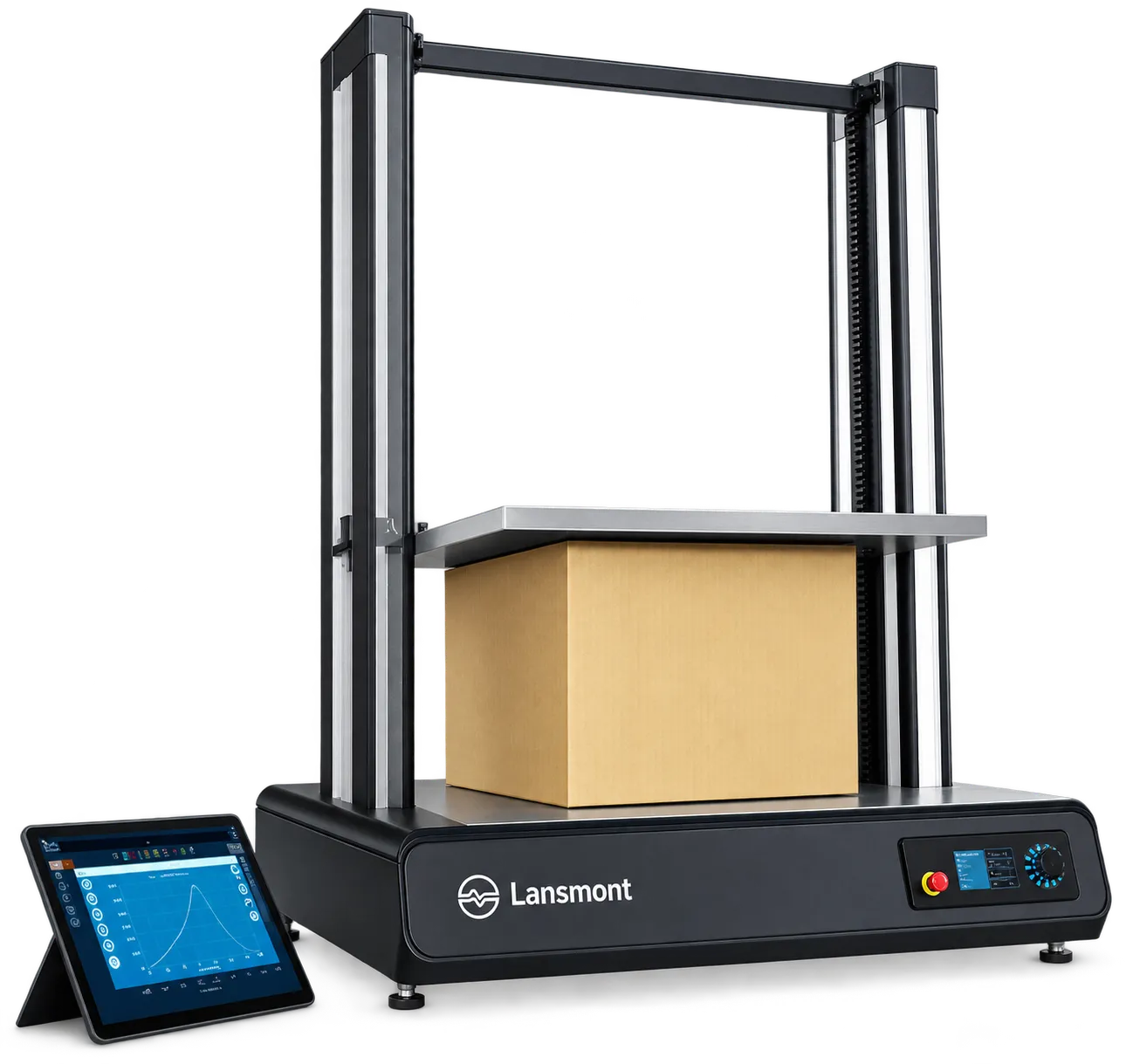

スクイーザーは、ランスモント社の圧縮試験機におけるエントリーモデルです。卓上サイズのコンパクトな設計により、お求めやすい価格になっています。 122-15K は、ランスモント社の圧縮試験機における汎用モデルです。152シリーズは、大型モデルです。両モデルとも、電動ホイストと油圧アクチュエーターの組み合わせにより、セットアップ時に圧縮盤 (プラテン) が高速で昇降します。すべての駆動部がマシンの上方にあるので、ベースプレートが試験台になっており、試験品は床面とほぼ同じ高さにそのまま置くことができます。ASTM・ISTA・ISO ・MIL-STD の試験規格に対応した圧縮試験をおこなうことができます。

SCROLL

モデル	テーブルサイズ	開口部高さ	最大圧縮荷重	プラテン移動速度
スクイーザーPro	76 x 76 cm	122 cm	22.2 kN (2,260 kgf)	2.5-13mm/分
122-15	122 x 122 cm	198 cm	66.7 kN (6,800 kgf)	2.5-51mm/分
152-30	152 x 152 cm	213 cm	133 kN (13.600 kgf)	2.5-51mm/分
152-50	152 x 152 cm	213 cm	222 kN (22.700 kgf)	2.5-51mm/分
