輸送環境記録計SAVER

Environmental data recorders

ランスモント社の SAVERシリーズは、3軸加速度センサー・メモリ・バッテリーを内蔵した輸送環境記録計です。
衝撃・振動・温度・湿度・気圧を内蔵バッテリー駆動にて長期間連続して測定します。

主な活用シーンMain uses

製品破損・落下・荷扱い異常の原因調査
横倒し・転倒・天地逆転など危険な物流工程の発見
国内や海外輸送ルートの変更比較
トラック・鉄道・船舶・航空等の輸送環境調査
過剰包装／包装不足の検証
製品に加わる衝撃・振動のリスク分析
実輸送データに基づく振動試験条件の設定
実輸送データに基づく落下試験条件の設定

測定・解析項目Measurement and analysis details

衝撃	輸送・荷扱い中に発生した衝撃の大きさ、方向、発生時刻を記録します。突発的な大きな衝撃や落下などのイベントを把握できます。
振動	輸送中に継続して製品へ加わる振動を測定します。振動の大きさだけでなく、周波数特性を解析することで輸送環境の特徴を把握できます。
3軸加速度	X・Y・Zの3方向から製品に加わる加速度を記録し、衝撃や振動がどの方向から加わったかを把握します。
加速度波形	衝撃・振動の時間的な変化を波形として記録します。最大値だけでは分からない衝撃の形状や持続時間を確認できます。
PSD解析	振動データを周波数成分ごとに解析し、どの周波数帯で強い振動が発生しているかを把握します。
速度変化（ΔV）	加速度に加え、衝撃の厳しさを示す速度変化（ΔV）を解析できます。
温度	輸送・保管中の温度変化を記録します。
湿度	輸送・保管中の湿度変化を記録します。
気圧※	輸送中の気圧変化を記録します。
位置情報※	GPSを利用して輸送経路や位置情報を記録します。
姿勢・方向※	製品・貨物の傾きや姿勢変化を記録します。

※測定・解析できる機種が限定されます

特長Originality

1 . 加速度波形を無人で計測、データ分析まで行える

SAVERは衝撃や振動を加速度で測定します。最大で 90日間にわたって、外部からの電源供給なしで、人手の必要なく、自動的に加速度波形を収録することができます。また専用のソフトウェア SaverXware™ が付属しており、設定から計測後のデータ分析までを簡単におこなえるようになっています。
2 . 小さくて軽い、そのうえ高性能

手の上にのるほどのサイズにて、フィールド計測に求められる機能が、詰めこまれています。汎用モデルである 3X90 の重さは 473 グラムしかありません。用途に応じて加速度の最大値を 5 G ～ 200 G の６段階で切り替えられるよう、チャージアンプまで内蔵しています。駆動源は、わずか２本の９Ｖ乾電池のみです。加えて本体側面に開けられた空気孔を通して、温度/湿度の環境情報も記録することができます。
3 . 物流環境から乗り物、構造物まで幅広い用途に適応

計測日数が長く、設置面積が小さいので、SAVERは物流環境の調査によく使われています。商品を輸送している時に発生する荷扱いの衝撃や、トラックなどの輸送機関の振動を測定できるからです。物流や包装の分野だけではなく、ロケットや人工衛星、航空機からミサイルにいたる航空宇宙/軍需産業の製造メーカーもSAVERのユーザーです。

仕様Spec

SAVERシリーズ

SAVERには5種類のモデルが存在します。オールラウンドに使える汎用モデルとして3X90、その上位機種として、外付け加速度センサーを最大6 ch まで接続できる 9X30、機能を最小限に絞り込んだ簡易モデルとして 3M30 と3M30+、そして低域の振動数をDCレベルから測定できるようにした 3D15 です。

SCROLL

モデル	本体サイズ	重量	連続動作日数	加速度レンジ

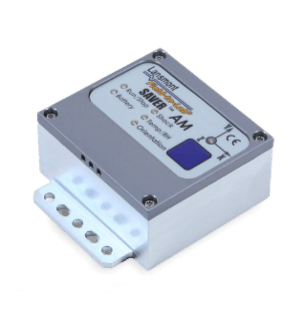

SAVER AM	W71×D91×H33mm	283g	30日間	最大200G
SAVER 3D15	W95×D74×H43mm	473g	15日間	最大50G
SAVE 3X90	W95×D74×H43mm	473g	90日間	最大200G
SAVE 9X30	W127×D124×H43mm	1Kg	30日間	最大200G
SAVE 9XGPS	W127×D124×H43mm	1Kg	30日間	最大200G

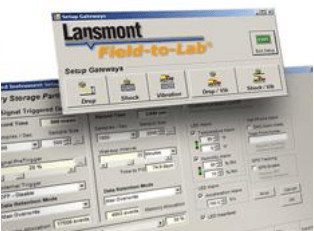

輸送環境分析ソフトウェア SaverXware

輸送環境分析ソフトウェアSaverXwareは，輸送環境記録計SAVERシリーズ専用のデータ分析ソフトウェアです． SAVERシリーズ全5機種（3D15, 3X90, 9X30, 9XGPS, AM）に標準で付属しています．
